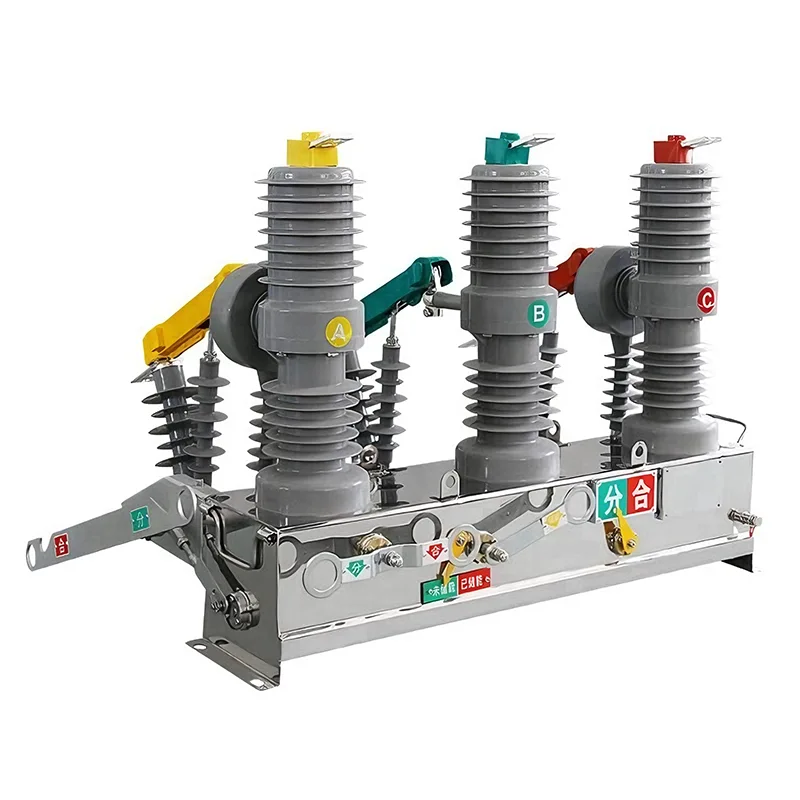

11 কেভি ভ্যাকুয়াম সার্কিট ব্রেকার

Youbian-এ, আমাদের ডিজাইন 11 kV ভ্যাকুয়াম সার্কিট ব্রেকারের 12kV রেটেড স্ট্যান্ডার্ডের চারপাশে কেন্দ্রীভূত, যা ব্যাপকভাবে 11 kV পাওয়ার গ্রিডের কর্মক্ষমতা প্রয়োজনীয়তাগুলিকে কভার করে এবং অপ্টিমাইজ করে৷ পুরানো প্রযুক্তির বিপরীতে, এই সার্কিট ব্রেকারগুলি আর্কগুলি নিভানোর জন্য উচ্চ ভ্যাকুয়াম পরিবেশের উপর নির্ভর করে, যার ফলে পাওয়ার গ্রিড স্থিতিশীল হয় এবং কর্মীদের নিরাপত্তা নিশ্চিত করা হয়।

মূল ভ্যাকুয়াম প্রযুক্তি বুঝুন

11 Kv ভ্যাকুয়াম সার্কিট ব্রেকারে "ভ্যাকুয়াম" বলতে ভ্যাকুয়াম আর্ক এক্সটিংগুইশিং চেম্বারের (সাধারণত ভ্যাকুয়াম বোতল হিসাবে উল্লেখ করা হয়) ভিতরের পরিবেশকে বোঝায়। এই সিস্টেমের মূল. বায়ু বা তেলের তুলনায় এর উচ্চতর অস্তরক শক্তি (নিরোধক ক্ষমতা) এর কারণে, ভ্যাকুয়াম ছোট যোগাযোগের ফাঁক অর্জন করতে পারে এবং উচ্চ ভোল্টেজ সহ্য করতে পারে।

যখন আমাদের 11 Kv ভ্যাকুয়াম সার্কিট ব্রেকার চালু থাকে, তখন স্থায়ীভাবে সিল করা ভ্যাকুয়াম চেম্বারের ভিতরে যোগাযোগ বিচ্ছেদ ঘটে। গ্যাসের অণুগুলির অনুপস্থিতির কারণে, চাপ বজায় রাখার জন্য প্রায় কিছুই নেই, এইভাবে দ্রুত ফল্ট বিচ্ছিন্নতা অর্জন করা যায়।

চাপ নির্বাপণে ভ্যাকুয়াম আর্ক এক্সটিংগুইশিং চেম্বারের ভূমিকা

আমাদের সরঞ্জামের চাপ নির্বাপণ প্রক্রিয়া সুনির্দিষ্ট এবং তাত্ক্ষণিক। এর কাজের নীতি বাস্তবায়নের জন্য এখানে আমাদের নকশা রয়েছে:

1. যোগাযোগ বিচ্ছেদ: যখন একটি ত্রুটি সনাক্ত করা হয়, পরিচিতিগুলি পৃথক হয়৷

2. ধাতব বাষ্প চাপ: যোগাযোগ উপাদানে ধাতব বাষ্পের কারণে, একটি চাপ সংক্ষেপে তৈরি হবে।

3. দ্রুত প্রসারণ: ভ্যাকুয়াম পরিবেশের কারণে, ধাতব বাষ্প অত্যন্ত দ্রুত গতিতে প্রসারিত এবং ছড়িয়ে পড়বে।

4. জিরো ক্রসিং সার্কিট ব্রেকার: যখন কারেন্ট প্রথমবার শূন্য অতিক্রম করে, তখন ভোল্টেজ যে গতিতে বৃদ্ধি পায় এবং চাপকে পুনরুজ্জীবিত করে তার চেয়ে অস্তরক শক্তির দ্রুত পুনরুদ্ধারের হারের কারণে চাপটি নিভে যায়।

ভ্যাকুয়াম সার্কিট ব্রেকার এবং ঐতিহ্যগত তেল/গ্যাস সার্কিট ব্রেকারের মধ্যে পার্থক্য

আমরা ভ্যাকুয়াম প্রযুক্তিতে স্যুইচ করার পক্ষে সমর্থন করি কারণ এটি পুরানো দিনের তেল বা গ্যাস সার্কিট ব্রেকারগুলির সাথে সম্পর্কিত পরিবেশগত এবং রক্ষণাবেক্ষণের দায়িত্বগুলিকে সরিয়ে দেয়। আধুনিক অবকাঠামোর জন্য পরিবেশ বান্ধব সার্কিট ব্রেকার কেন একটি ভাল পছন্দ তা নিম্নলিখিত তুলনা করে।

ভ্যাকুয়াম সার্কিট ব্রেকার (ভিসিবি) তেল/এয়ার সার্কিট ব্রেকার

চাপ নির্বাপণ ক্ষমতা: মাঝারি/উচ্চ ভ্যাকুয়াম (সিল করা) তেল বা সংকুচিত বায়ু

রক্ষণাবেক্ষণ: খুব বিরল (আজীবন সিলিং) উচ্চ (তেল প্রতিস্থাপন, পরিচিতি পরিষ্কার করা)

আগুনের ঝুঁকি: কোনটিই নয় (তেল নেই এবং SF6 নেই) উচ্চ (তেল দাহ্য)

পরিষেবা জীবন: দীর্ঘ (20-30 বছর) ছোট (ব্যবহারের সাথে বার্ধক্য)

আকার: কমপ্যাক্ট মডুলার/বাল্কি

পরিবেশগত প্রভাব: পরিবেশগত সুরক্ষা/তেল ফুটো বা SF6 নির্গমনের ঝুঁকি

ভ্যাকুয়াম প্রযুক্তি অবলম্বন করে, আমাদের 11 Kv ভ্যাকুয়াম সার্কিট ব্রেকার শুধুমাত্র নিরাপদই নয়, বরং সরঞ্জামের সমগ্র জীবনচক্র জুড়ে অপারেটিং খরচ উল্লেখযোগ্যভাবে হ্রাস করে।

রেট ভোল্টেজ এবং বর্তমান পরামিতি

যদিও এই ডিভাইসগুলি 11kV পাওয়ার সাপ্লাই নেটওয়ার্কে স্থাপন করা হয়েছে, প্রয়োজনীয় নিরাপত্তা মার্জিন নিশ্চিত করতে 11kV ভ্যাকুয়াম সার্কিট ব্রেকারের রেটেড ভোল্টেজ হল 12kV। রেট করা অবিচ্ছিন্ন বর্তমান লোড ক্ষমতা নির্ধারণ করে যা একটি সার্কিট ব্রেকার স্বাভাবিক অপারেশন চলাকালীন সহ্য করতে পারে। আমরা নির্দিষ্ট লোড প্রয়োজনীয়তা মেটাতে নমনীয় কনফিগারেশন অফার করি:

রেট করা বর্তমান 630A: স্ট্যান্ডার্ড ডিস্ট্রিবিউশন ফিডার এবং ছোট শিল্প লোডের জন্য উপযুক্ত।

1250A থেকে 1600A: প্রধান আগত লাইন এবং ভারী শিল্প যন্ত্রপাতির জন্য বিশেষভাবে ডিজাইন করা হয়েছে।

কাস্টমাইজেশন: নির্দিষ্ট সুইচগিয়ার কনফিগারেশনের উপর ভিত্তি করে উচ্চ রেট দেওয়া মান প্রদান করা যেতে পারে।

শর্ট সার্কিট ব্রেকিং ক্ষমতা এবং সম্মতি

ত্রুটিগুলির নিরাপদ সংযোগ বিচ্ছিন্ন করা যে কোনও ভ্যাকুয়াম সার্কিট ব্রেকারের সবচেয়ে গুরুত্বপূর্ণ কাজ। আমাদের 11 Kv ভ্যাকুয়াম সার্কিট ব্রেকারে 20kA থেকে 31.5kA এর একটি শর্ট-সার্কিট ব্রেকিং ক্ষমতা রয়েছে, যা ডাউনস্ট্রিম সরঞ্জামের ক্ষতি না করেই তাত্ক্ষণিকভাবে বড় ফল্ট স্রোত পরিষ্কার করার ক্ষমতা নিশ্চিত করে।

আমরা কঠোরভাবে গ্লোবাল ম্যানুফ্যাকচারিং মান মেনে চলি। প্রতিটি ইউনিট একটি ভ্যাকুয়াম সার্কিট ব্রেকার (VCB) দিয়ে সজ্জিত যা IEC 62271-100 মান মেনে চলে, যা ডাইভারদের মধ্যে পারফরম্যান্সে ধারাবাহিকতা নিশ্চিত করে।
