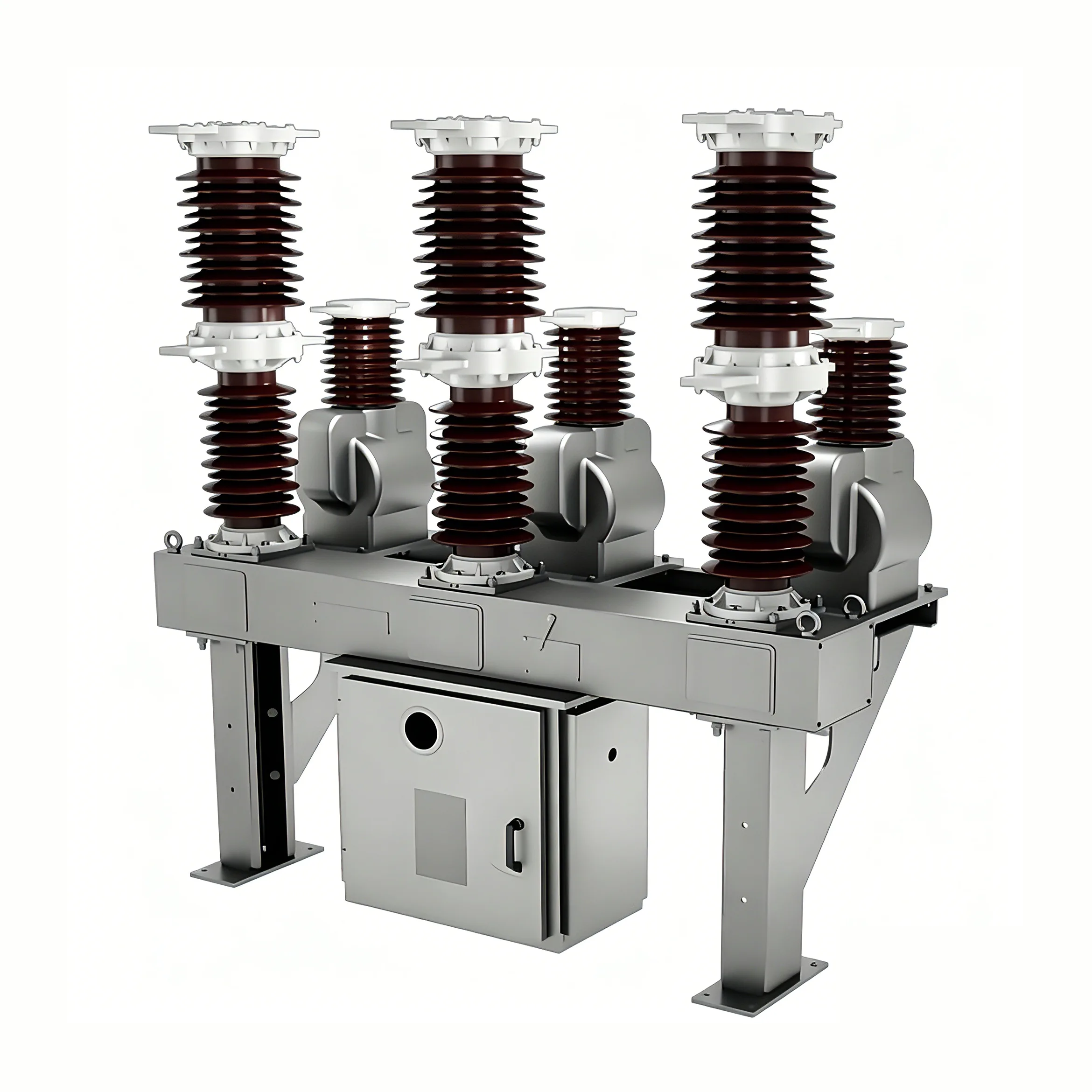

40.5kv সুইচ রিক্লোজার

40.5kv সুইচ ব্রেকার (এর পরে "সার্কিট ব্রেকার" হিসাবে উল্লেখ করা হয়েছে) হল একটি নতুন প্রজন্মের বহিরঙ্গন ভ্যাকুয়াম সার্কিট ব্রেকার যা ইউবিয়ান দ্বারা উন্নত বিদেশী প্রযুক্তি প্রবর্তন করে এবং এটিকে চীনের পাওয়ার শিল্পের বৈশিষ্ট্যগুলির সাথে একত্রিত করে তৈরি করা হয়েছে। প্রধানত শহুরে এবং গ্রামীণ পাওয়ার গ্রিডে 10-35kV এর বহিরঙ্গন বিতরণ ব্যবস্থার জন্য ব্যবহৃত হয়। লোড কারেন্ট, ওভারলোড কারেন্ট এবং শর্ট-সার্কিট কারেন্ট প্রয়োগের সাথে মিলিত, এটি অন্যান্য অনুরূপ পরিস্থিতিতেও ব্যবহার করা যেতে পারে।

কাজের পরিবেশ

পরিবেশগত তাপমাত্রা: -40 ℃ থেকে 85 ℃

দৈনিক তাপমাত্রা পার্থক্য: 25 ℃

উচ্চতা: ≤ 2000 মি

বাতাসের গতিবেগ 35মি/সেকেন্ডের বেশি নয়

কোন স্বাভাবিক তীব্রতা কম্পন

কোন শক্তিশালী ক্ষয়কারী গ্যাস বা মিডিয়া নেই (যেমন অ্যাসিড, ক্ষার, স্লাজ ইত্যাদি)

দূষণ স্তর: IV

চার্জিং তাপমাত্রা: -40 ℃ থেকে 85 ℃

বৈশিষ্ট্য

40.5kv সুইচ রিক্লোজার হল একটি উন্নত ডিজাইনের পণ্য যা ANSI/IEC মান মেনে চলে, একটি ম্যাগনেটিক অ্যাকচুয়েটর দিয়ে সজ্জিত, চালু/বন্ধ ডিভাইস (RCWE টাইপ ACR-এ ম্যানুয়াল ক্লোজিং ডিভাইস নেই), 3টি বর্তমান সেন্সর, 3 পর্যন্ত ভোল্টেজ সেন্সর, এবং আরও ফাংশন যেমন প্রোটেকশনযোগ্য বক্ররেখা (প্রোটেকশনেবলগ্রাম), প্রোগ্রামেবল কমিউনিকেশন প্রোটোকল, পিসি সফ্টওয়্যার, অ্যাপ কন্ট্রোল টুল, ইত্যাদি, এবং RWK352 কন্ট্রোলার ব্যবহার করে।

40.5kv সুইচ রিক্লোজারটি সিলিকন রাবারের প্রলেপযুক্ত একটি কঠিন উত্তাপযুক্ত রিক্লোজার এবং SF6 গ্যাস সিলিং ব্যবহার করে না। এই রিক্লোজারে উচ্চ ক্রিপেজ দূরত্ব এবং উচ্চতর নিরোধক স্তর রয়েছে, 42kV স্তর, BIL200kV পর্যন্ত সিস্টেমের জন্য উপযুক্ত।

40.5kV সুইচ রিক্লোজারটি থ্রি-ফেজ AC 50/60Hz-এর জন্য ডিজাইন করা হয়েছে, 40.5kV রেট দেওয়া ভোল্টেজ সহ, এবং আউটডোর হাই-ভোল্টেজ সুইচগিয়ারের জন্য উপযুক্ত। লোড কারেন্ট, ওভারলোড কারেন্ট এবং শর্ট-সার্কিট কারেন্ট ভাঙ্গার জন্য প্রধানত শহুরে এবং গ্রামীণ পাওয়ার গ্রিড, সাবস্টেশন এবং শিল্প ও খনির উদ্যোগের বিতরণ ব্যবস্থায় ব্যবহৃত হয়। ভ্যাকুয়াম সার্কিট ব্রেকারগুলির বিশেষ পারফরম্যান্সের কারণে, এগুলি এমন অ্যাপ্লিকেশনগুলির জন্য বিশেষভাবে উপযুক্ত যেগুলির জন্য ঘন ঘন অপারেশন এবং তেল-মুক্ত পরিবর্তন প্রয়োজন।

সার্কিট ব্রেকারের এই মডেলটি একটি তিন-ফেজ পৃথক মেরু কাঠামো গ্রহণ করে তা নিশ্চিত করার জন্য যে একক-ফেজ ত্রুটিগুলি তিন-ফেজ শর্ট সার্কিট সৃষ্টি করবে না। ভ্যাকুয়াম আর্ক এক্সটিংগুইশিং চেম্বারটি প্রতিটি ফেজের ইনসুলেশন স্লিভের ভিতরে অবস্থিত, যা ঘনীভবনের কারণে শর্ট সার্কিট ফল্টের ঝুঁকি দূর করে। 40.5kv সুইচ ব্রেকারের বাহ্যিক নিরোধকটি আমদানি করা বহিরঙ্গন ইপোক্সি রজন বা সিলিকন রাবার উপাদান দিয়ে তৈরি, যার চমৎকার হাইড্রোফোবিসিটি এবং অ্যান্টি ফাউলিং কর্মক্ষমতা রয়েছে, এটি উচ্চ আবহাওয়া প্রতিরোধের প্রয়োজনীয়তা এবং কঠোর অপারেটিং অবস্থার সাথে বহিরঙ্গন পরিবেশের জন্য উপযুক্ত করে তোলে। সার্কিট ব্রেকারটির একটি কমপ্যাক্ট সামগ্রিক কাঠামো রয়েছে, এটি একটি ছোট এলাকা দখল করে, হালকা ওজনের এবং ইনস্টল করা সহজ। বাক্সের অভ্যন্তরটি ট্রান্সফরমার তেল দিয়ে ভরা, তবে এতে সালফার হেক্সাফ্লোরাইড গ্যাস নেই, তেল-মুক্ত রূপান্তর এবং পরিবেশ সুরক্ষার প্রয়োজনীয়তা পূরণ করে।

পণ্য মান

এই সার্কিট ব্রেকার নিম্নলিখিত মানগুলি মেনে চলে: GB1984: উচ্চ ভোল্টেজ সার্কিট ব্রেকার; GB/T11022: উচ্চ ভোল্টেজ সুইচগিয়ার এবং নিয়ন্ত্রণ সরঞ্জামের জন্য সাধারণ প্রযুক্তিগত প্রয়োজনীয়তা; JB3855:3.6~40.5kV আউটডোর এসি হাই ভোল্টেজ ভ্যাকুয়াম সার্কিট ব্রেকার DL/T403:12~40। 5kV এসি হাই ভোল্টেজ ভ্যাকুয়াম সার্কিট ব্রেকার IEC56 অর্ডার করার জন্য প্রযুক্তিগত স্পেসিফিকেশন: এসি হাই ভোল্টেজ সার্কিট ব্রেকার
