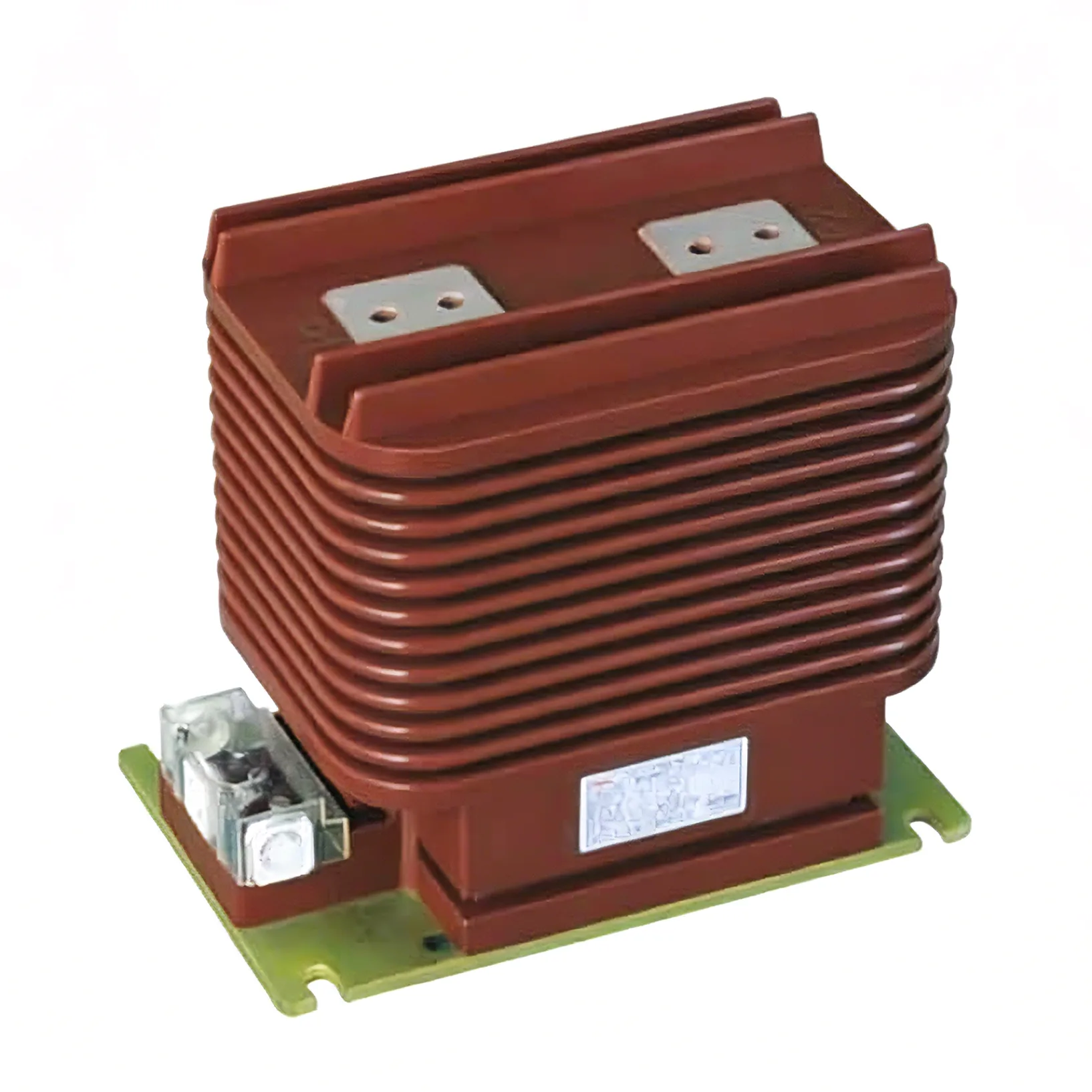

24 কেভি কারেন্ট ট্রান্সফরমার

Youbian দ্বারা নির্মিত 24 kV বর্তমান ট্রান্সফরমার হল ইনডোর সুইচগিয়ারের একটি গুরুত্বপূর্ণ উপাদান। আপনি যদি ইনডোর সুইচগিয়ার ব্যবহার করেন তবে আমাদের পণ্যটি অবশ্যই আপনার জন্য উপযুক্ত এবং আধুনিক বৈদ্যুতিক সিস্টেমে একটি গুরুত্বপূর্ণ ভূমিকা পালন করে। এটি শুধুমাত্র বর্তমান পরিমাপ করে না, বরং গুরুত্বপূর্ণ কাজগুলি যেমন এনার্জি মনিটরিং এবং একক-ফেজ এবং তিন-ফেজ এসি সিস্টেমে প্রতিরক্ষামূলক রিলেগুলির মসৃণ ক্রিয়াকলাপ নিশ্চিত করা প্রয়োজন।

বৈশিষ্ট্য

অস্তরক বৈশিষ্ট্য ছাড়াও, epoxy রজন এছাড়াও চমৎকার যান্ত্রিক শক্তি আছে. এই উপাদানটির উচ্চ প্রসার্য শক্তি রয়েছে, যার অর্থ হল 24 কেভি বর্তমান ট্রান্সফরমার বিকৃতি বা ফ্র্যাকচার ছাড়াই উল্লেখযোগ্য যান্ত্রিক চাপ সহ্য করতে পারে। এটি বর্তমান ট্রান্সফরমারের অভ্যন্তরীণ উপাদানগুলিকে বাহ্যিক শক্তি এবং কম্পন থেকে রক্ষা করতে স্থিতিশীল সহায়তা প্রদান করে।

Epoxy রজন ঢালাই ছাঁচ মধ্যে epoxy রজন ঢালা দ্বারা তৈরি করা হয়, বর্তমান ট্রান্সফরমার জন্য খুব নিরাপদ নিরোধক প্রদান. ঢালাই প্রক্রিয়াটি একটি অভিন্ন এবং বিরামহীন অন্তরণ স্তর নিশ্চিত করে, কার্যকরভাবে বৈদ্যুতিক ভাঙ্গন এবং ফুটো প্রতিরোধ করে। এছাড়াও, নিরোধক পরিবেশগত কারণগুলি যেমন আর্দ্রতা, ধূলিকণা এবং রাসায়নিকগুলিকে ব্লক করে, যা অভ্যন্তরীণ উপাদানগুলির সুরক্ষাকে আরও বাড়িয়ে তোলে। এই উত্পাদন পদ্ধতিটি ঢালাইয়ের গুণমান এবং নির্ভরযোগ্যতা নিশ্চিত করে, এটিকে বিদ্যুৎ শিল্পে সাধারণভাবে ব্যবহৃত নিরোধক উপকরণগুলির মধ্যে একটি করে তোলে।

তামার তারগুলি সাধারণত 33kV বর্তমান ট্রান্সফরমারগুলির উইন্ডিংগুলিতে ব্যবহৃত হয়। এই উপকরণগুলির উচ্চ পরিবাহিতা এবং যান্ত্রিক স্থায়িত্ব রয়েছে এবং কার্যক্ষম চাপ সহ্য করার সময় দক্ষতার সাথে বর্তমান সংকেত প্রেরণ করতে পারে।

এর কার্যকারিতা ছাড়াও, Youbian এর 33kV বর্তমান ট্রান্সফরমারগুলি গুণমান এবং উদ্ভাবনের প্রতি তাদের প্রতিশ্রুতির জন্যও পরিচিত। এটি উন্নত বৈশিষ্ট্যগুলিকে সংহত করে, কঠোর পরীক্ষার মধ্য দিয়ে যায় এবং শিল্পের মানগুলি পূরণ করে।

বিস্তারিত

বর্তমান ট্রান্সফরমারগুলির নকশা অভ্যন্তরীণভাবে ইনস্টল করা উচ্চ-ভোল্টেজ বিতরণ সুবিধাগুলি পরিমাপ এবং সুরক্ষার জন্য ব্যবহৃত হয়

সেকেন্ডারি কারেন্টের মান 5A বা 1A, যা একত্রিত করা যেতে পারে। পরিমাপ সার্কিটের নির্ভুলতা স্তর হল 0.2S, 0.2, 0.5S, 0.5, 1, 3, এবং সুরক্ষা সার্কিটের নির্ভুলতা হল 5P, 10P, এবং PS৷ ট্রান্সফরমার রেট করা লোডের 25% থেকে 100% এর মধ্যে প্রয়োজনীয় নির্ভুলতা স্তর পূরণ করে।

কাজের কারেন্ট IN এর 120% পর্যন্ত সীমাবদ্ধ করুন। প্রস্তুতকারক এবং গ্রাহকের মধ্যে চুক্তি অনুসারে, অন্যান্য মান প্রদান করা যেতে পারে, যেমন IN এর 200%।

সিটি একক বা একাধিক প্রাথমিক উইন্ডিং সহ একটি ট্রান্সফরমার হিসাবে নির্মিত হয়। এই 24 কেভি কারেন্ট ট্রান্সফরমারগুলির সর্বশেষ কাঠামো শুধুমাত্র গৌণ দিকেই নয়, প্রাথমিক দিকেও স্যুইচ করার অনুমতি দেয়। দুটি M12 স্ক্রু দিয়ে সার্কিটে দুটি জাম্পার সংযুক্ত করে প্রধান সুইচটি সহজেই ইনস্টল করা যেতে পারে।

একটি 24 কেভি কারেন্ট ট্রান্সফরমারের নকশা অভ্যন্তরীণভাবে ইনস্টল করা উচ্চ-ভোল্টেজ বিতরণ সুবিধা পরিমাপ এবং সুরক্ষার জন্য ব্যবহৃত হয়।

সেকেন্ডারি কারেন্টের মান 5A বা 1A, যা একত্রিত করা যেতে পারে। পরিমাপ সার্কিটের নির্ভুলতা স্তর হল 0.2S, 0.2, 0.5S, 0.5, 1, 3, এবং সুরক্ষা সার্কিটের নির্ভুলতা হল 5P, 10P, এবং PS৷ ট্রান্সফরমার রেট করা লোডের 25% থেকে 100% এর মধ্যে প্রয়োজনীয় নির্ভুলতা স্তর পূরণ করে।
