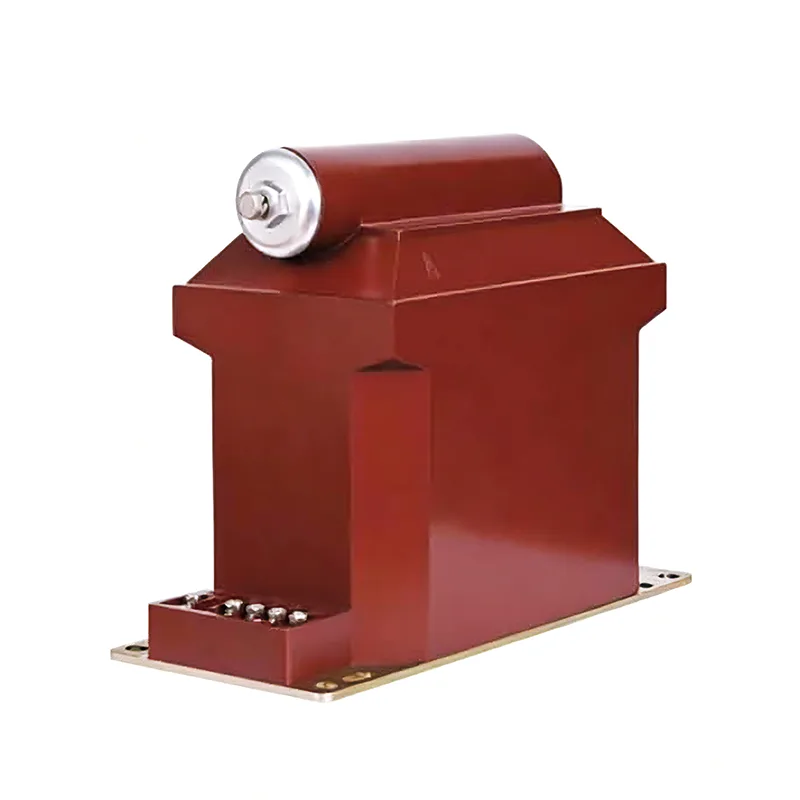

33 কেভি ভোল্টেজ ট্রান্সফরমার

ইউবিয়ান টেকসই 33 কেভি ভোল্টেজ ট্রান্সফরমার ভোল্টেজ স্ট্রেস বন্টন উন্নত করতে প্রাথমিক এবং মাধ্যমিক কয়েলগুলির জন্য বিশেষ উইন্ডিং এবং শিল্ডিং কৌশল ব্যবহার করে। প্রতিটি কয়েল সাবধানে পলিয়েস্টার ফিল্ম দিয়ে উত্তাপ করা হয় যাতে স্তরগুলির মধ্যে একটি উচ্চ অস্তরক প্রদান করা হয়। সম্পূর্ণ ওয়াইন্ডিং স্ট্রাকচার এবং ডবল রিং আয়রন কোরকে সাপোর্ট ফ্রেমে একত্রিত করুন।

সতর্কতা

1. চালু হওয়ার আগে, 1.33 kV ভোল্টেজ ট্রান্সফরমারটিকে অবশ্যই প্রবিধানে উল্লেখিত আইটেম অনুযায়ী পরীক্ষা ও পরিদর্শনের মধ্য দিয়ে যেতে হবে। উদাহরণস্বরূপ, পোলারিটি পরিমাপ, সংযোগ গ্রুপ, অন্তরণ ঝাঁকুনি, নিউক্লিয়ার ফেজ সিকোয়েন্স ইত্যাদি।

2. ভোল্টেজ ট্রান্সফরমারের তারের সঠিকতা নিশ্চিত করা উচিত। প্রাথমিক ওয়াইন্ডিংটি পরীক্ষিত সার্কিটের সাথে সমান্তরালভাবে সংযুক্ত হওয়া উচিত এবং সেকেন্ডারি ওয়াইন্ডিং সংযুক্ত পরিমাপ যন্ত্র, রিলে সুরক্ষা ডিভাইস বা স্বয়ংক্রিয় ডিভাইসের ভোল্টেজ কয়েলের সাথে সমান্তরালভাবে সংযুক্ত হওয়া উচিত। একই সময়ে, পোলারিটির সঠিকতার দিকে মনোযোগ দেওয়া উচিত।

3. 33 কেভি ভোল্টেজ ট্রান্সফরমারের গৌণ দিকের সাথে সংযুক্ত লোডের ক্ষমতা উপযুক্ত হওয়া উচিত এবং ভোল্টেজ ট্রান্সফরমারের সেকেন্ডারি পাশের সাথে সংযুক্ত লোডটি তার রেট করা ক্ষমতার বেশি হওয়া উচিত নয়, অন্যথায় এটি ট্রান্সফরমারের ত্রুটি বাড়িয়ে দেবে এবং পরিমাপের সঠিকতা অর্জন করা কঠিন করে তুলবে।

4. 4.33 kV ভোল্টেজ ট্রান্সফরমারের গৌণ দিকে শর্ট সার্কিট অনুমোদিত নয়৷ ভোল্টেজ ট্রান্সফরমারের অভ্যন্তরে ছোট প্রতিবন্ধকতার কারণে, সেকেন্ডারি সার্কিটটি শর্ট সার্কিট হলে, একটি বড় কারেন্ট হবে, যা সেকেন্ডারি সরঞ্জামগুলিকে ক্ষতিগ্রস্ত করবে এবং এমনকি ব্যক্তিগত নিরাপত্তাকেও বিপন্ন করবে। ভোল্টেজ ট্রান্সফরমারগুলি সেকেন্ডারি সাইডে ফিউজ দিয়ে সজ্জিত হতে পারে যাতে সেকেন্ডারি সাইড শর্ট সার্কিট দ্বারা সৃষ্ট ক্ষতি থেকে নিজেদের রক্ষা করা যায়। যেখানে সম্ভব, ট্রান্সফরমারের উচ্চ-ভোল্টেজ ওয়াইন্ডিং বা সীসা তারের ত্রুটির কারণে প্রাথমিক সিস্টেমের নিরাপত্তা বিপন্ন হওয়া থেকে উচ্চ-ভোল্টেজ পাওয়ার গ্রিডকে রক্ষা করার জন্য প্রাথমিক দিকেও ফিউজগুলি ইনস্টল করা উচিত।

5. পরিমাপ যন্ত্র এবং রিলেগুলির সংস্পর্শে থাকাকালীন মানুষের নিরাপত্তা নিশ্চিত করার জন্য, ভোল্টেজ ট্রান্সফরমারের সেকেন্ডারি উইন্ডিংয়ে একটি গ্রাউন্ডিং পয়েন্ট থাকতে হবে। কারণ গ্রাউন্ডিংয়ের পরে, যখন প্রাথমিক এবং মাধ্যমিক উইন্ডিংগুলির মধ্যে অন্তরণ ক্ষতিগ্রস্ত হয়, তখন এটি উচ্চ ভোল্টেজকে যন্ত্র এবং রিলেতে ব্যক্তিগত নিরাপত্তা বিপন্ন হতে বাধা দিতে পারে।

6. ভোল্টেজ ট্রান্সফরমারের সেকেন্ডারি সাইড শর্ট সার্কিট করা উচিত নয়।

নিরোধক এবং সুরক্ষার জন্য, উপাদানটি স্বয়ংক্রিয়ভাবে হাইড্রোফোবিক সাইক্লোঅ্যালিফ্যাটিক ইপোক্সি রেজিনে (HCEP) ভ্যাকুয়াম চাপ নিক্ষেপ করা হয়। শারীরিক শক্তি বজায় রেখে এইচসিইপি উপাদানে চমৎকার আর্ক ট্র্যাজেক্টোরি, ওজোন এবং অতিবেগুনী প্রতিরোধ ক্ষমতা রয়েছে। HCEP-এর হাইড্রোফোবিক সারফেস বৈশিষ্ট্য আর্দ্র, স্যাঁতসেঁতে বা দূষিত পরিবেশে এর অত্যন্ত নির্ভরযোগ্য কর্মক্ষমতা নিশ্চিত করে।

35KV ডিস্ট্রিবিউশন লাইন, কয়লা খনি, পাওয়ার প্লান্ট, রেলওয়ে এবং কারখানার জন্য ব্যবহার করা যেতে পারে।

33 কেভি ভোল্টেজ ট্রান্সফরমার কঠোরভাবে IEC60044-2 মেনে চলে; IEC 61869-1,3; ANSI/IEEE C57.13।

আবেদন

রেলওয়ে;কয়লা খনি;পাওয়ার মিটার;পাওয়ার প্লান্ট;ইলেকট্রিক এনার্জি মিটার;পাওয়ার স্টেশন;মাঝারি ভোল্টেজের সুইচগিয়ার;তেল ও গ্যাস কোম্পানি;পাওয়ার ডিস্ট্রিবিউশন বক্স;পাওয়ার ডিস্ট্রিবিউশন সিস্টেম;এয়ার ইনসুলেটেড কেবিনেট;রিং নেটওয়ার্ক ক্যাবিনেট;মেজারিং ইন্সট্রুমেন্ট;ইলেকট্রিসিটি এন্ড পাওয়ার ব্যুরো এবং কোয়ালিটি ব্যুরো; খনির উদ্যোগ;

বৈশিষ্ট্য

ওজন: 50 কেজি;

সেবা জীবন: 30 বছর;

উপাদান: Epoxy রজন (HCEP);

36 কেভি পর্যন্ত রেটেড ভোল্টেজ;

নির্ভুলতা স্তর: 0.2 0.5 6P 3P;

33KV 35KV 36KV ইনডোর অ্যাপ্লিকেশন;

একক মেরু ভোল্টেজ ট্রান্সফরমার নকশা;

সীমাবদ্ধ তাপীয় আউটপুট (VA): 300VA/600VA;

যুক্তিসঙ্গত গঠন, বলিষ্ঠ গঠন;

রেটেড ভোল্টেজ অনুপাত: 35/√ 3/0.1/√ 3/0.1/√ 3/0.1/3;

রেটেড বেসিক ইনসুলেশন লেভেল (বিআইএল) 200 কেভি পর্যন্ত;

চমৎকার শর্ট সার্কিট এবং তাপ প্রতিরোধের;
